Kompresor

Zdroj stlačeného vzduchu s minimálními pořizovacími náklady.

Požadavky:

• Tichý chod
• Minimální rozměry
• Dostatečný výkon

Co budeme potřebovat?

• Vlastní kompresor
• Zpětný ventil
• Tlakovou nádobu
• Pojišťovací ventil
• Redukční ventill s manometrem
• Filtr
• Další drobný materiál a tlakové hadice

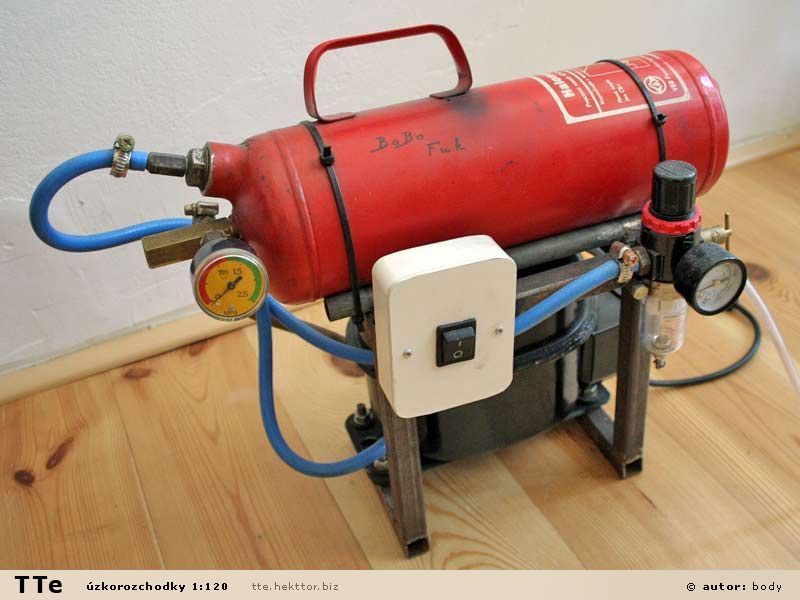

Celkový pohled. Jak vidíte, zařízení vypadá na první pohled přátelsky, je skladné, jednoduché a krásně doplní interiér vašeho domu, či bytu.

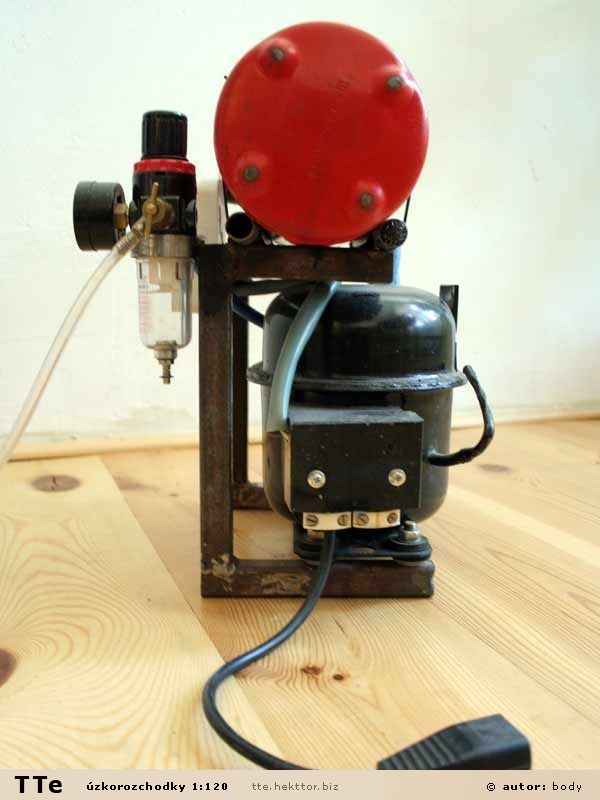

Pohled zezadu nám odhalí srdce přístroje. Obyčejný hrncový kompresor z chladničky. Při jeho použití bychom měli mít na paměti, že v chladničce je používán v uzavřeném okruhu. Proto je nutné čas od času vpravit do jeho sání olej.

Boční pohled naopak ukazuje nosný rám celé sestavy. Je jím svařenec z jackelu 20×2 ve tvaru [.

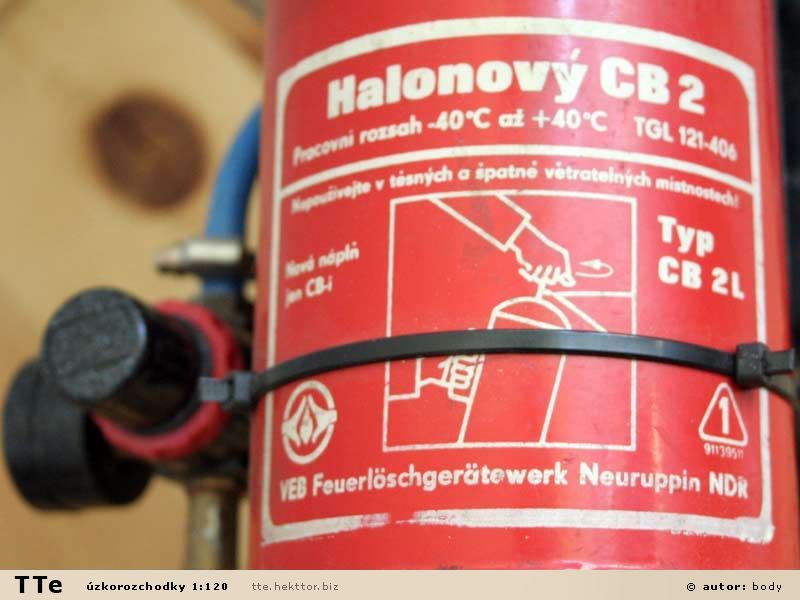

Tlaková nádoba je tvořena upraveným hasicím přístrojem východoněmecké výroby.

Hasičák který jsem získal kdysi někdo upravil pravděpodobně pro stříkání Rezistinu, nebo podobného sajrajtu na spodky aut. Má tedy přivařené šroubení.

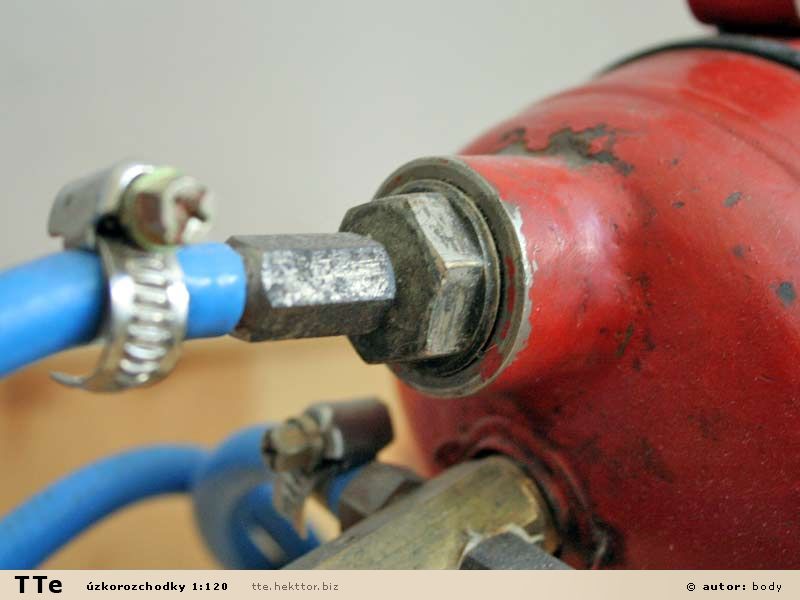

A dokonce se zpětným ventilem – ten je tvořen upraveným autoventilkem, takže původně bylo tlakování realizováno hustilkou. Nicméně je to výborný polotovar.

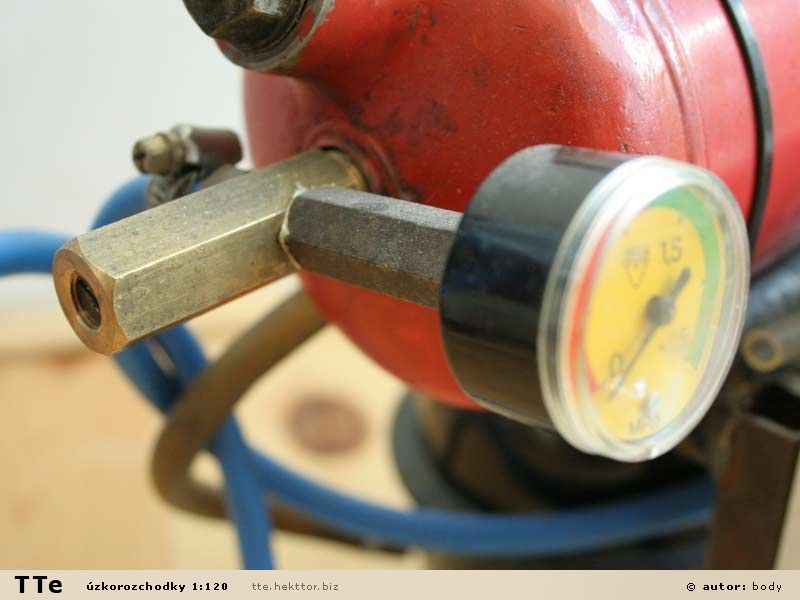

Pojišťovací ventil je důležitou součástí, která ochrání vaše zdraví a život. Přecejen takto upravená tlaková nádoba…
Tento mi vyrobil šikovný kamarád X-Bobo, který mi také s celou konstrukcí pomáhal (díky). Nicméně pro kteréhokoliv zámečníka by něco podobného neměl být problém. Šestihranný profil, semtam závit a nějaké to pérko 🙂
Žlutý manometr je použit z jiného hasicího přístroje.

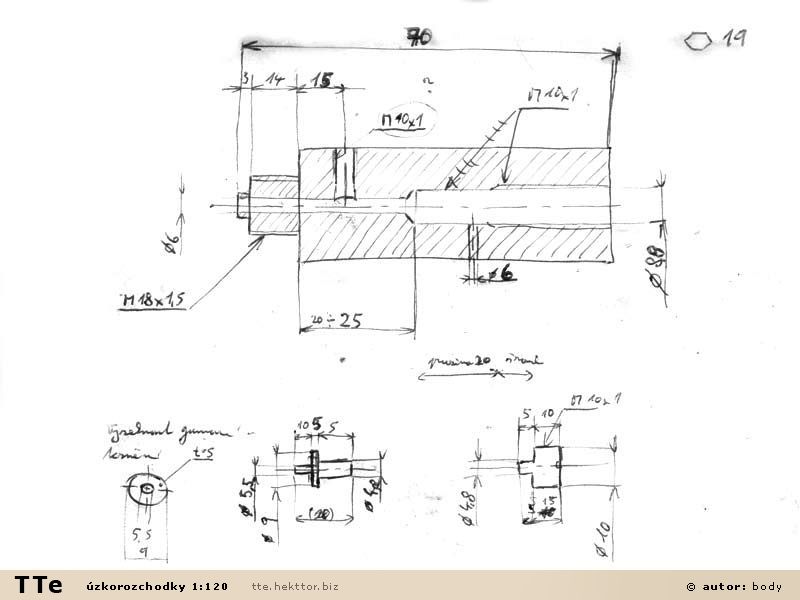

„Výkres“ ventilu.

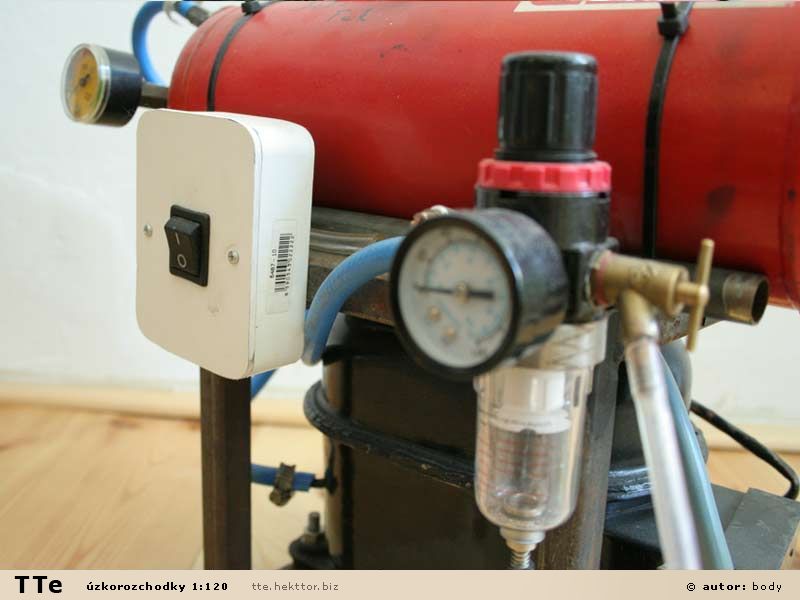

Další částí řetězce je redukční ventil s odkalovacím filtrem. V mém případě největší investice. Tento konkrétní je k dostání zde. Na filtru je natočen výstupní kohout u kterého bylo potřeba přetočit závit.

Na závěr nějaké to příslušenství vlastní výroby.

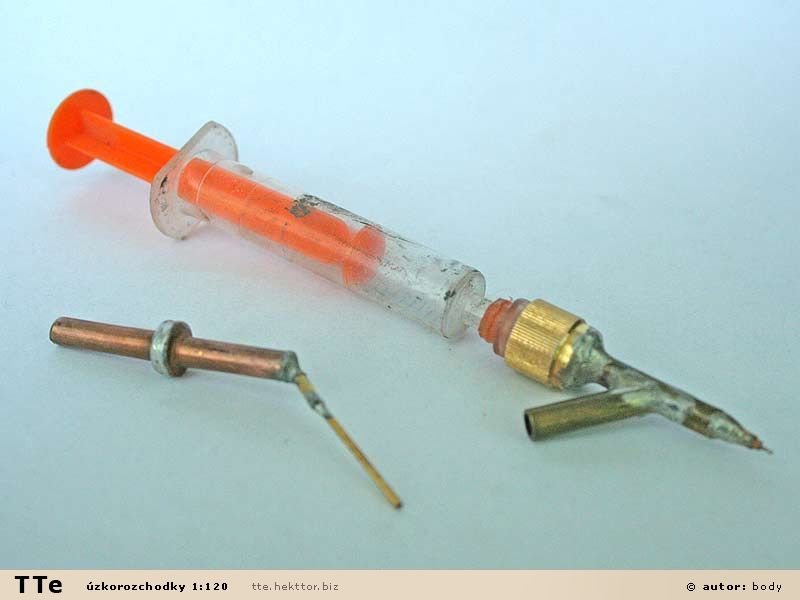

Stříkací pistole vyrobená podle tohoto návodu na www.houmrovyvlaky.wz.cz.
Funguje bezvadně a na stříkání kdy se mi nechce umývat pistole je to naprosto ideální.

Mno a to dole je „ofukovací tryska“.

A to je asi tak vše. Pokud má člověk štěstí na sehnání některých komponentů (upravená tlaková nádoba, pojišťovací ventil), pak náklady na výrobu jsou opravdu minimální. A to se vyplatí.
